HVD ? High Voltage Differential
Дифференциальный ? термин, указывающий, что сигнал на SCSI двуполярный, т.е. значение определяется не только уровнем, но также и полярностью используемого напряжения. Это позволяет снизить воздействие шумов на SCSI-шину. Первый вариант SCSI-интерфейса с использованием двуполярных сигналов LVD SCSI ? Ultra2 SCSI.
Дифференциальная версия HVD для каждой цепи задействует пару проводников, по которым передаётся парафазный сигнал. Здесь используются специальные дифференциальные приёмопередатчики, применяемые в интерфейсе RS-485. Дифференциальный интерфейс применяется в дисковых системах серверов, но в обычных PC не распространен. Интерфейс HVD появился в SCSI-2, а в SCSI-3 упразднён, поскольку скорость 40 Мбайт/с он уже не выдерживает.
В LVD-интерфейсе уровни напряжения на шине ниже, чем в случае HVD-интерфейса.
Интерфейс LVD электрически несовместим с SE и HVD, и в первую очередь это касается HVD: попытка подключить к одной шине LVD- и HVD-устройства может привести к выходу из строя LVD-устройств, так что здесь нужно быть осторожным!
Взаимоотношения интерфейсов LVD и SE, если так можно выразиться, не такие «жёсткие».
Многие фирмы решают эту проблему следующим образом:

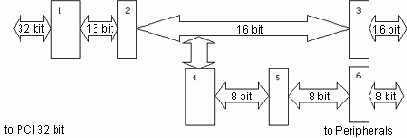

Рис. 1. Взаимоотношения интерфейсов LVD и SE
1 ? SCSI-устройство, 2 ? терминатор LVD, 3 ? внешний разъем, 4 ? преобразователь LVD ? SE, 5 ? терминатор SE ( младший байт), 6 ? внешний разъем
В стандарте SCSI-2 даже предусмотрена возможность изготовления устройств со смешанным интерфейсом ? LVD/SE. Что это такое и как оно работает? Очень просто. Устройства ? в том числе и терминаторы ? этого типа могут работать либо в режиме LVD, либо в режиме SE, а переключение между режимами происходит автоматически ? для этого используется сигнал на проводнике DIFFSENS.
На одной шине можно смешивать SE- и LVD-устройства, и они будут синхронизировать интерфейсы автоматически ? если обнаружится хотя бы одно SE-устройство, все LVD-устройства на этой шине переключатся в SE-режим. Эта способность называется Multimode LVD. Если необходимо соединить HVD-устройства с SE- или LVD-устройствами, нужно использовать специальные конвертеры.
Устройства LVD совместимы с устройствами SE благодаря возможности их автоматического переконфигурирования (Multimode LVD). Устройства LVD распознают напряжение на линии DIFFSENS и по низкому уровню напряжения на ней способны переключаться из режима LVD в SE. Контакт разъёма, на который выводится эта цепь, в устройствах SE заземлен, что и обеспечивает автоматическое «понижение» режима всех устройств шины до SE, если имеется хотя бы одно устройство SE.
Во время сеанса связи между инициатором обмена и получателем данных устройства «договариваются» о максимально поддерживаемой ими скорости обмена. Поэтому если обмениваются данными два Ultra2-устройства, то они посылают друг другу данные на Ultra2-скоростях, в то время как другие устройства на той же самой шине связываются в скоростях Ultra или Fast. Некоторое внимание нужно уделить электрическим интерфейсам, используемым в SCSI-устройствах. Существует три типа таких интерфейсов: Single-Ended (SE), High Voltage Differential (HVD, иногда только называемый «дифференциальным») и Low Voltage Differential (LVD). Ultra2-устройства используют только LVD-интерфейсы, и многие ошибаются, считая, что LVD и Ultra2 ? это одно и тоже; однако LVD-интерфейсы имеются и на некоторых Fast SCSI-устройствах. На одной шине можно смешивать SE- и LVD-устройства, и они будут синхронизировать интерфейсы автоматически: если обнаружится хотя бы одно SE-устройство, все LVD-устройства на этой шине переключатся в SE-режим. Эта способность называется «Multimode». Если необходимо соединить HVD-устройства с SE- или LVD-устройствами, нужно использовать специальные конвертеры, например компаний Ancot или Paralan.
На рис. 2 представлена диаграмма по напряжению для сигнала SE и LVD:
SE сигнал ? 0 В < Use0 < 0,4 В; 2,4 В < Use1 < 5,0 В.
LVD сигнал ? 1,05 В < Ulvd < 1,45 В, где Ulvdср. = +1,25 В.
Рис. 2. Диаграмма по напряжению для сигнала SE и LVD
На рис. 3 представлено преобразование сигнала LVD.
Рис. 3. Преобразование сигнала LVD
Рассмотрим несколько вариантов преобразования сигнала |?Slvd|?(+Slvd).
| ?Slvd , В | 1,45 | 1,25 | 1,05 | 1,15 |
| +Slvd, В | 1,05 | 1,25 | 1,45 | 1,35 |
| |?Slvd|?(+Slvd), В | 0,4 | 0 | ?0,4 | ?0,2 |
| Логический уровень | 1 | Неопр. | 0 | Неопр. |
| «Классический» Single-Ended SCSI | LVD SCSI. Оборудование с такой маркировкой может работать только с LVD SCSI-контроллерами | Обозначает устройство, поддерживающее как обычный, Single-Ended SCSI, так и LVD SCSI |
 |  |  |
